新型弹簧一体式接线端子
浏览次数:247 发布时间:2019-08-22 10:43:13
新型弹簧一体式接线端子在产品结构上,其特点主要体现在:2-40位一体式免组装的同时还能进行不同位数的拼接;可安装卡脚便于导轨安装;采用直插式弹簧紧固件,可实现快速接线。在产品性能上,除去常规的机械性能、电气性能外,有一项是不得不提的,那就是绝缘件的绝缘性能。

经过多种材料对比,联捷电气研发人员决定采用PA66作为接线端子绝缘件。作为实验的其他绝缘件还有PC、PBT、PC、PVC、ABS,经过最终投票选出了PA66。主要一个原因是PA66的相对漏电起痕指数高。

相比漏电起痕指数,又叫相对漏电起痕指数,英文缩写CTI。指的是材料表面能经受住50滴电解液(0.1%氯化铵水溶液)而没有形成漏电痕迹的最高电压值,单位为V。

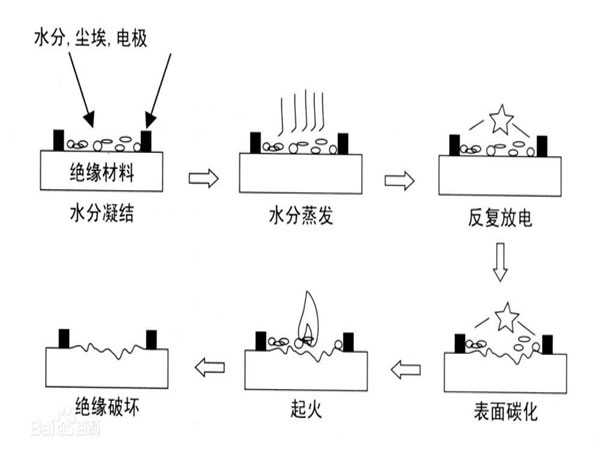

聚合物绝缘材料有着特殊的电气破坏现象,即聚合物绝缘材料表面在特定的条件下会发生电痕劣化现象,并且可以导致电痕破坏。电痕破坏是指当材料表面存在潮湿与污秽、电场足够大时,表面将有漏电流产生,在电流的焦耳热作用下,水分被蒸发,随着材料表面液膜的分离形成的缝隙(称为干燥带)。在干燥带形成瞬间液膜间场强达到放电场强而导致放电,放电产生的热量使材料表面局部碳化,由于碳化生成物的导电率高,此处的电场密度集中于该碳化部分,引起放电的重复发生,在其周围产生更多的碳化物,形成碳化导电路,并向电极方向伸展,最终导致短路。原理如下:


根据IEC60112/DIN VED 0 303-1相关标准,聚酰胺PA的相比漏电起痕指数为550V,聚碳酸酯PC的相比漏电起痕指数为175V,工程塑料ABS的漏电起痕指数为200V,根据漏电起痕指数的定义可以确定,指数越高,说明绝缘材料的耐漏电起痕能力越好,如此看来,在耐漏电起痕性能方面,表现最好的绝缘材料当属PA。

当前受温室效应的影响,全球气候变得变化莫测,极端天气愈演愈烈,各电气设备的使用环境也越来越复杂,接线端子面临的挑战也日益严峻:潮湿、盐碱、灰尘、油烟……,较高的CTI指数是接线端子迎接挑战的杀手锏。
