接线端子与开关电源如何配合使用

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

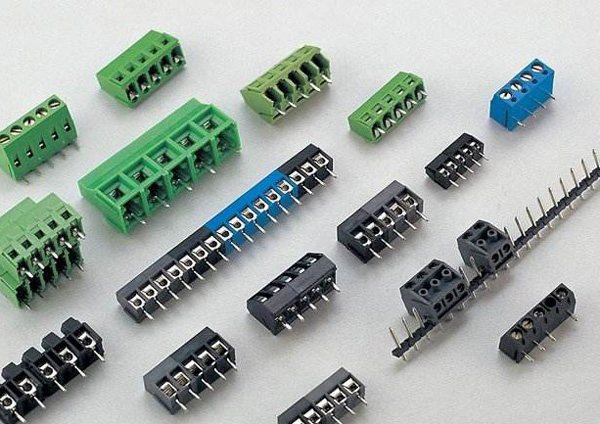

  目前国内常见应用在开关电源上的接线端子有铜柱螺纹型端子、平行式压板螺纹型端子两种，其中以前者使用最为广泛。

  铜柱螺纹型端子是比较传统的接线方式，这种接线方式最大的优点是比较方便、牢靠。由于铜柱体积大，本身散热非常好。大电流的开关、插座会产生很高的温升，所以一般都使用铜柱端子来散热，达到温升试验的要求。螺钉产生巨大的压力会使导线产生轻微变形，并牢靠压住导线使之不易脱出。而缺点在于，螺钉容易将导线压伤甚至压断，成本相对其它螺纹型端子较高，铜柱与铜片铆接处会产生较高的接触电阻，拧紧螺钉时铜柱可能会相对铜片产生转动，造成严重的后果。

  平行式压板螺纹型端子是应用最广泛的接线端子，它的工艺简单，加工方便，成本非常低廉。压板和螺钉材料一般都是用A3钢制成，经过热处理后表面镀锌，可以达到较高的强度和抗腐蚀能力。通常这种端子的导电条和压板都会利用模具冲压一些横纹或网格之类的压痕，拧紧螺钉时，横纹能破坏导线表面，增加接触面积，使导线不易脱出。这种接线方式最大的缺点是难以同时压紧两根不同线径的导线，压板与导电条始终保持平行关系，拧动螺钉时，压板平行升降，两根不同线径的导线只能压紧线径较大的导线。
